一、腐蝕質(zhì)量損失片的準備
腐蝕質(zhì)量損失片是本試驗至關(guān)重要的標準物質(zhì)。損失片是用于監(jiān)測試驗環(huán)境對一般裸鋼的平均腐蝕程度。在試驗實施過程中通過測定特定循環(huán)數(shù)所造成的質(zhì)量損失值是否滿足標準的范圍要求來驗證試驗是否有效、正確。

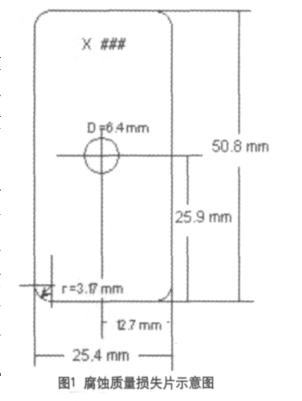

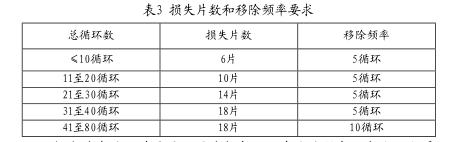

在中間監(jiān)控環(huán)節(jié)如果損失值在范圍內(nèi)（根據(jù)試驗最終目標值線性計算）的，則試驗是有效的、正確的，試驗可以繼續(xù)進行；當損失值損失值不在范圍內(nèi)的，需要調(diào)查出造成損失值偏差的原因，修正后繼續(xù)進行試驗。腐蝕質(zhì)量損失片表面須沒有涂層及后期涂層處理，而且每一片腐蝕質(zhì)量損失片以鋼印的形式在其表面刻上字母數(shù)字識別號（見圖1、圖2）。當試驗的總循環(huán)數(shù)確定后，根據(jù)表3中的規(guī)定準備相應(yīng)數(shù)量的損失片。以第4節(jié)中的甲、乙產(chǎn)品為例，則甲產(chǎn)品需要使用18片損失片，乙產(chǎn)品需要使用14片損失片。




損失片在使用前需要用甲醇或者丙酮清潔將所有防腐油及潤滑油從表面去除，然后的稱重。稱重結(jié)果用g表示，稱重結(jié)果記錄并留用。如果損失片不是立即使用的，要將其存放好以確保其在試驗開始之前不會產(chǎn)生腐蝕。然后，根據(jù)損失片的數(shù)量準備足夠數(shù)量的支架。將損失片用緊固件固定在鋁質(zhì)的或者非金屬材質(zhì)的支架上。螺栓、螺母、墊圈不能使用黑色的塑料材料，使用尼龍材料。損失片和樣架表面至少要有5mm的間隙。所有的損失片都需要以與垂直方向的夾角不大于15度的方式固定，且損失片之間不能有接觸。在支架上每一個損失片的位置都要按照損失片上所刻的字母數(shù)字識別號記錄下來。






損失片的擺放位置一般來說要盡可能接近測試樣品從而使損失片和樣品經(jīng)歷同樣的腐蝕環(huán)境。
二、鹽溶液的制備
復(fù)合鹽溶液的質(zhì)量百分比配比如下：
氯化鈉（N aC l）：0.9%；氯化鈣（C aC l2）：0.1%；碳酸氫鈉（N aH C O3）：0.075%；
水（H2O）：98.925%。氯化鈉必須為試劑純級的或者M orton C ulinox 999食物純級。氯化鈣必須為試劑純級。碳酸氫鈉必須為試劑純級。水必須滿足ASTMD1193 Type IV的要求。注意：氯化鈣、碳酸氫鈉必須分別溶解在水里，然后在加在含有其他藥劑的溶液里。如果所有的藥劑以干燥的固體狀態(tài)加在一起，將會在溶液里產(chǎn)品不溶性沉淀物。
三、試樣的準備及擺放
當樣品為實際產(chǎn)品或者具有代表性的產(chǎn)品并且已知其使用狀態(tài)及安裝方向時，樣品必須模擬這樣的狀態(tài)和方向在試驗箱內(nèi)放置。當樣品為試板和/或其使用狀態(tài)及安裝方向時不明時，在原則上樣品以試驗面朝上且與垂直方向成20±5度角在試驗箱內(nèi)放置。如果產(chǎn)品標準或圖紙中有需要的話，在試驗前用石擊儀或者刻劃工具對樣品涂層造成一定的損傷來更好的模擬其在使用環(huán)境中潛在的受損情況。這兩種預(yù)處理方法的使用必須獲得相關(guān)部門的認可，這兩種方法分別需要按照GMW14700和GMW15282進行。http://www.dgzhenghang.cn
